FABRIC STRUCTURE ANALYSIS
직물원단조직분석
원단의 조직 구조와 밀도, 제직 특성을 분석하여
제품 품질, 불량 원인 및 설계 데이터를 제공합니다.
🧵 분석항목
| 항목 | 분석내용 |
|---|---|
| 직물조직 | 평직 · 능직 · 주자 · 자카드 · 이중직 판별 |
| 경사 / 위사 | 방향 및 배열 확인 |
| 밀도 | Ends/Inch · Picks/Inch 측정 |
| 조직 Repeat | Repeat 구조 및 조직도 작성 |
| 특수조직 | 립조직 · 도비 · 자카드 · 기능성 조직 분석 |
📐 대표 조직구조
평직
가장 안정적인 조직
경사와 위사가 1:1 교차
능직
사선무늬 형성
유연성과 내구성 우수
주자직
표면이 매끄럽고
광택감이 우수
특수조직
도비 · 자카드
이중직 · 기능성 조직
📋 분석절차
① 시료 접수 및 상담
↓

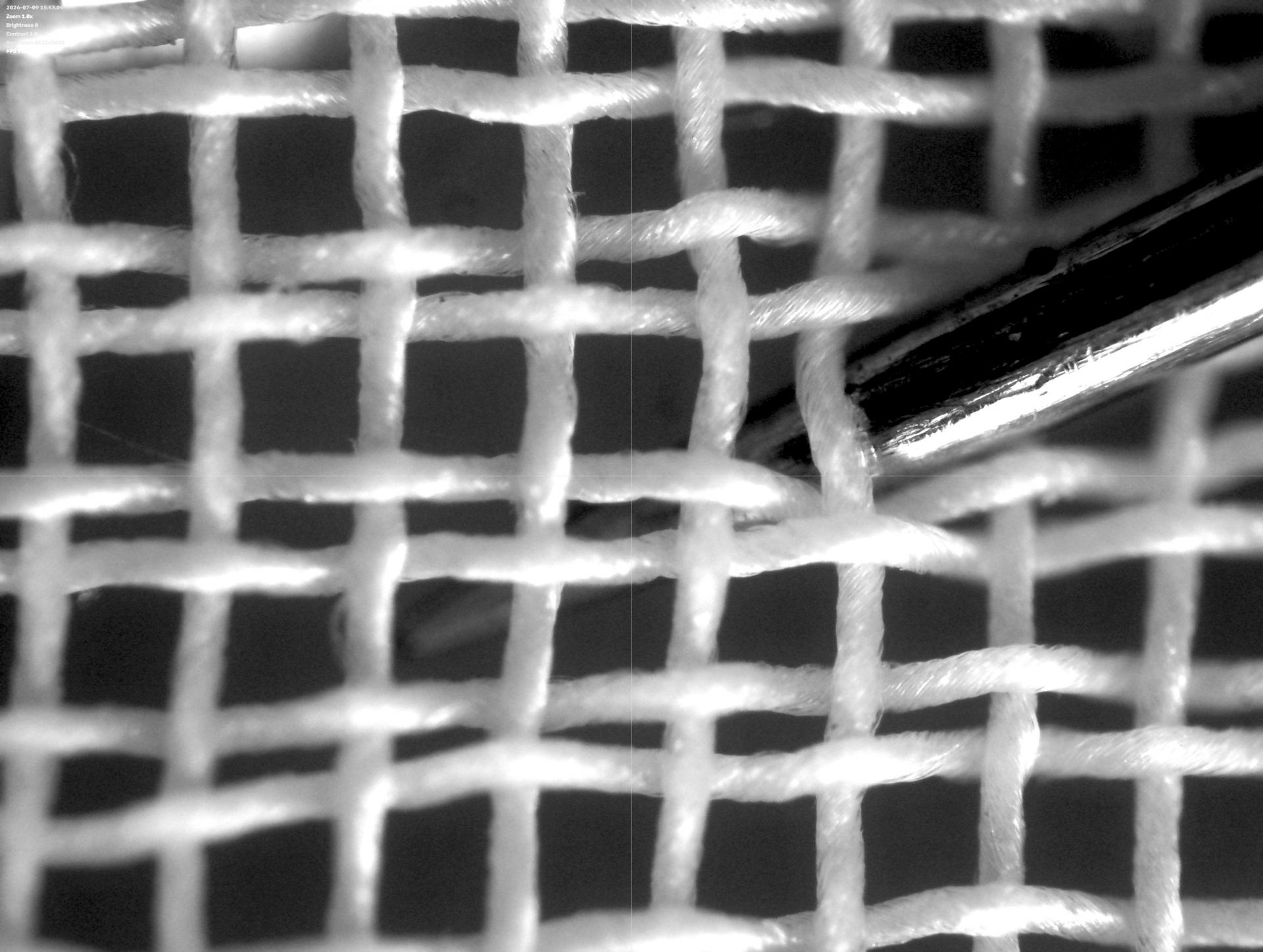

② 조직 분해 및 확대관찰
↓
③ 경사 · 위사 분석
↓
④ 밀도 및 Repeat 측정
↓
⑤ 조직도 작성 및 결과 정리
↓
② 조직 분해 및 확대관찰
↓
③ 경사 · 위사 분석
↓
④ 밀도 및 Repeat 측정
↓
⑤ 조직도 작성 및 결과 정리
📌 활용분야
🏭 생산공정
제직공정 확인
밀도 이상 분석
🔬 품질분석
조직 불량 분석
제품 비교시험
📄 설계복원
조직 설계도 작성
샘플 Reverse Engineering
TEXEYE 조직분석 서비스
✔ 직물 조직도 작성
✔ 경·위사 밀도 측정
✔ Repeat 구조 분석
✔ 제직 불량 원인 분석
✔ 전문가 분석 소견서 제공
